TOPOLOGI JARINGAN SEDERHANA

Ketentuan :

1. Buatlah jaringan komputer sesuai dengan topologi yang telah disediakan.

2. Pada jaringan tersebut tuangkan sistim keamanan melalui line console dan line vty serta encripsikan password tersebut.

3. Buatlah banner motd.

4. Router Interface G0/0 memiliki IP: 192.168.10.1/24

5. Router Interface G0/0 memiliki IP: 192.168.11.1/24 dan digunakan sebagai DHCP Server

A. Exluded 192.168.11.1 192.168.11.40

B. Exluded 192.168.11.150 192.168.11.254

C. DHCP Pool JARINGAN KOMPUTER

Cara Setting adalah:

1. Buatlah topologi jaringan seperti gambar di atas pada aplikasi packet tracer, kita disini menggunakan 1 Router, 2 Switch, dan 5 buah PC.

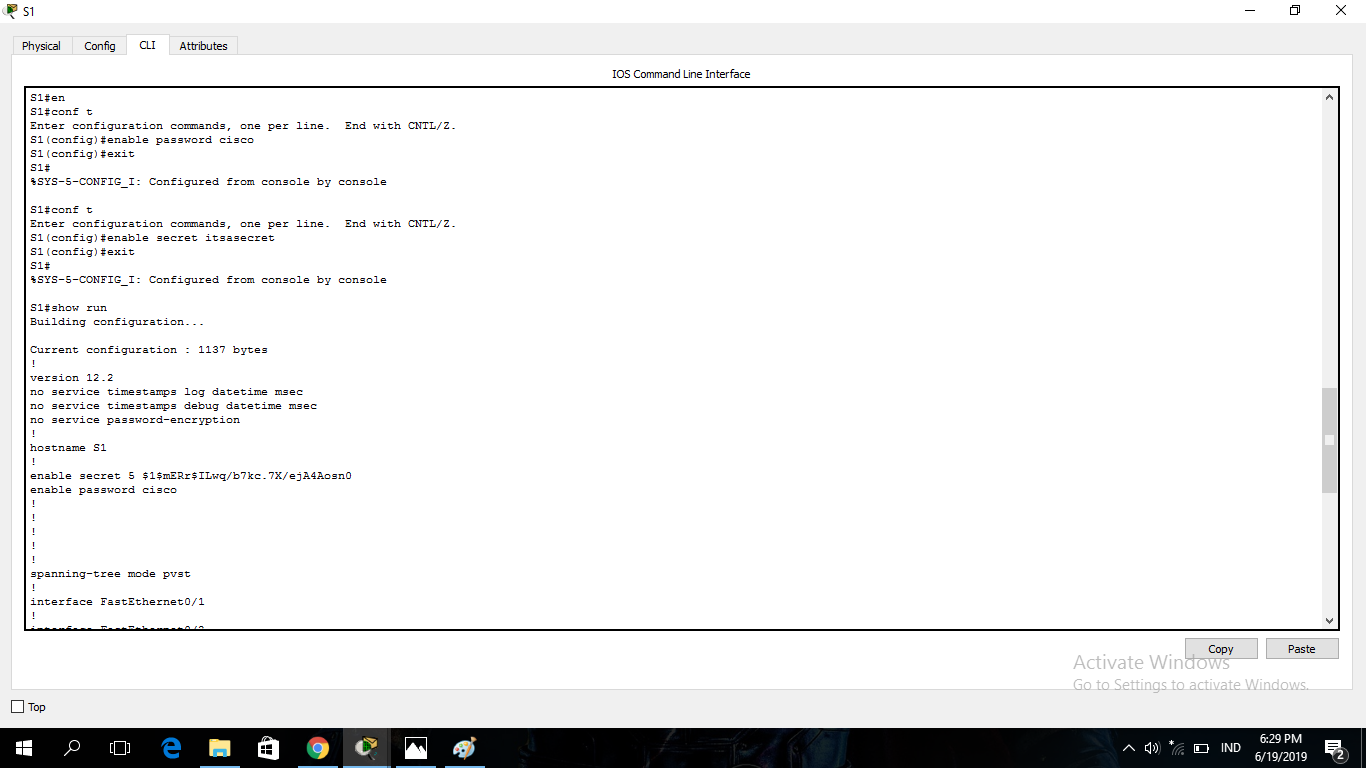

2. Kita akan atur semua menggunakan menu CLI, pertama kita atur Hostname dari Switch seperti berikut ini.

3. Selanjutnya cara memberi password line console 0.

4. Lalu kita juga memberi password line vty.

5. Pada password line vty dapat kita ubah sesuai keinginan kita dengan cara:

6. Kemudian kita enkripsikan password yang kita buat agar tidak terlihat pada saat kita ketikkan password tersebut.

7. Agar lebih menarik kita dapat membuat banner motd pada switch kita dengan cara:

8. Lalu agar pada saat Switch shtdown data tetap tersimpan, kita atur NVRAM seperti berikut:

9. Setelah kita atur switch, selanjutnya kita atur Router. Partama kita harus pastikan alur kabel interface sesuai. sebelah kiri menggunakan g0/0 dan kanan menggunakan g0/1. Lalu kita atur interface g0/0 terlebih dahulu seperti berikut:

10. Kemudian atur interface 90/1 sebagai dhcp server. Disini kita akan atur ip address, excluded ip address untuk dhcp, dan DHCP Pool. Berikut ini cara mengaturnya:

11. Selanjutnya kita atur IP address pada PC kita sesuai interface yang kita gunakan. Pada interface g0/0 kita tidak atur DHCP Server maka kita isi ip address pc secara manual, tetapi pada interface g0/1 kita bisa isi ip address secara otomatis. PC0, PC1, dan PC2 kita isi secara manual sesuai gambar berikut ini:
